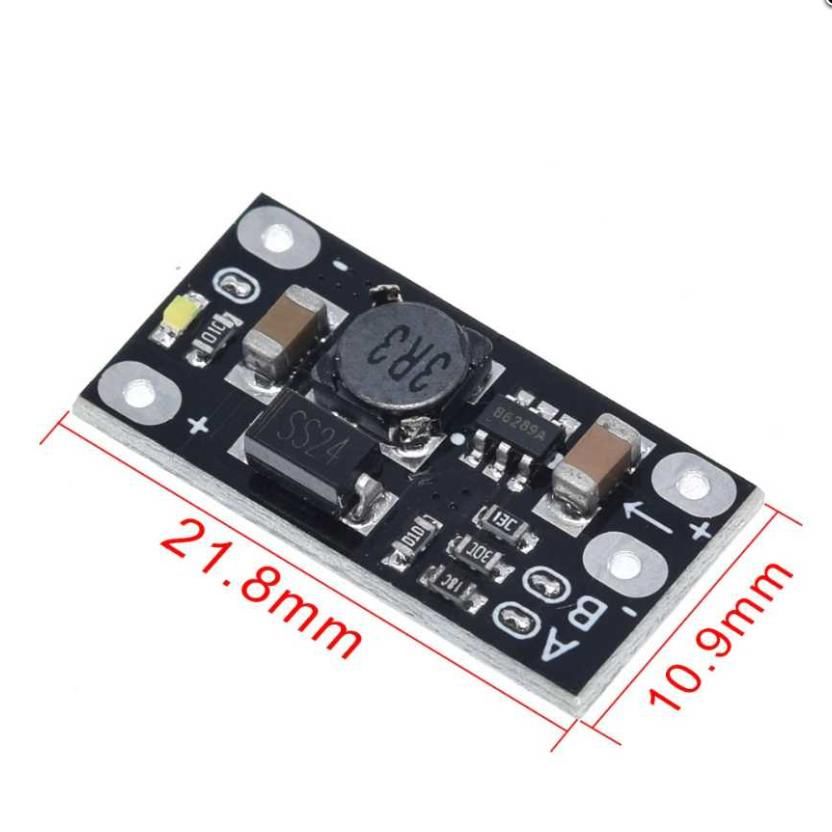

Повышающий DC-DC 3,7V(2.5-5V) >> 5...12V (5V(1,2A)/ 8V(0,7A) /9V(0.7A) /12V (0.5A) ; max 6W  на МТ3608(марк. B6289A) Преобразователь напряж; плата:22х11мм.

Описание.
Выходное напряжение может быть установлено на 5V/8V/9V/12V, по умолчанию 12V

Входное напряжение: 2,5 -5V

Ниже тестовые данные, при подключении к литиевой батарее 3,7 V (только для справки):

Вход DC 3,7V: выходное напряжение 5V, выходной ток составляет примерно 1,2А

Вход DC 3,7V: выходное напряжение 8V, выходной ток составляет примерно 0,7А

Вход DC 3,7V: выходное напряжение 9V, выходной ток составляет примерно 0,6А

Вход DC 3,7V: выходное напряжение 12V, выходной ток составляет примерно 0,5А

Светодиод на модуле выступает в качестве индикатора работы, его можно отключить, разорвав контакт "С" с лицевой стороны

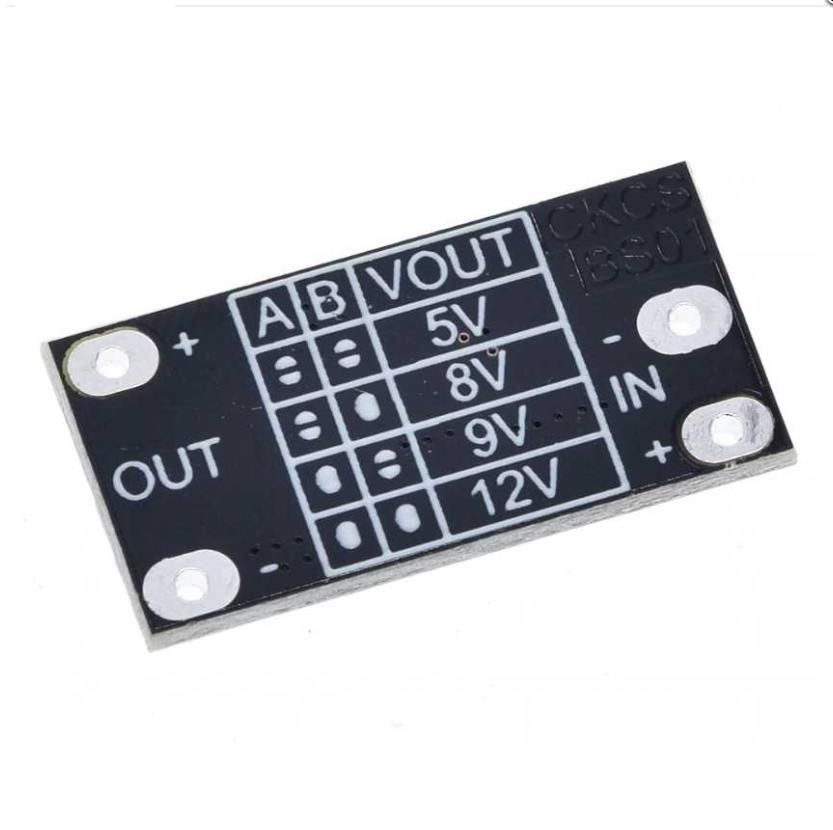

Перемычками "А" и "В" на лицевой стороне модуля устанавливается выходное напряжение:


5V - А- контакты разомкнуты, В- контакты разомкнуты
8V - А- контакты разомкнуты, В- контакты разомкнуты
9V - А- контакты замкнуты, В- контакты разомкнуты
12V - А- контакты замкнуты, В- контакты замкнуты
